HBA电动四轮制定器题材

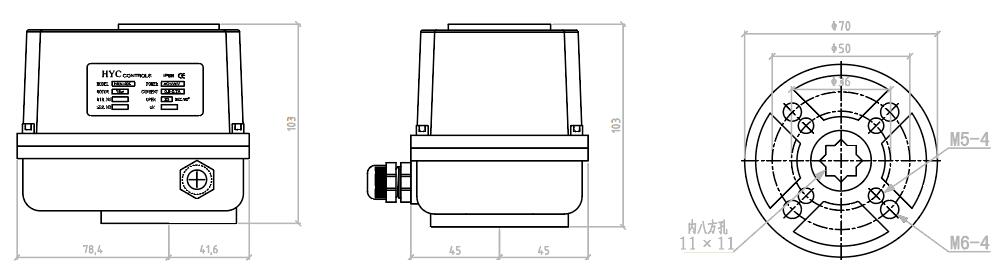

性能参数及外型尺寸
| HBA-002 | HBA-003 | HBA-005 |
输出的转矩 | 18N/M | 30N/M | 50N/M |
调速电机输出功率 | 20W | 20W | 20W |
重置日子 90° | 95-90° | 15SL-90° | 255-90° |
换向视角 | 0-90° | 0-90° | 0-90° |
连接长度 | IS005211 F03-05 八角输出电压孔11X11 | ||
柜体才质 | 压铸铝各种合金 | ||
重量体积 | 1.7KG | ||
保护分类 | IP67 | ||
场景工作温度 | -20°C~+55°C | ||
24v电源 | AC:220V、AC:110V | ||
规格运行环境 | 转换开关量限，无源表现。 | ||
HBA完成器止回阀加配表
实施器型号查询 | 所在载荷 | 取消时候 90° | 软密封电动蝶阀 | 三通球阀 | UPVC 三通球阀 | 自然通风碟阀 |
HBA-002 | 18N/M | 95-90° | DN25-32 | DN15-20 | DN15-25 | DN40 |
HBA-003 | 30N/M | 15s-90° | DN32-40 | DN20-25 | DN32-40 | DN65 |
HBA-005 | 50N/M | 25s-90° | DN40-50 | DN25-32 | DN40-50 | DN80 |
因的的阀门类形之多，各加工制造厂加工的的的阀门转矩都不会一直，有差异 的运用生态环境。
因此，建议在选择电动执行器型号时，应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。
系列

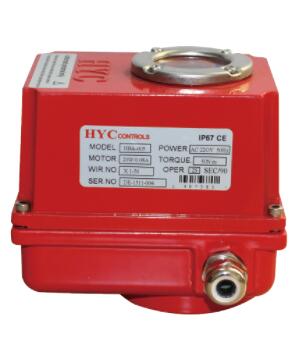

HBA系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
技术设备硫含量高，品级优越的，耐腐蚀性安全可靠安全稳定
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了
环氧树脂、粉末涂层处理，防腐性能好
传输发动机功率：20-50NM（5Kg.m）
电机可反转，扭矩大，电流低
加固性：IP67
标准结构
安转遵循国际性原则ISO5211（F03/F05）
的标准厂品为4个定位按钮，2个原则旋转开关，2个附加限位开关（干触点）
防脱螺栓
限位开关设计简单可靠
一起式接到线柱，接到线柱接插件8个端子
标准化的颜色：绿化、网红或蓝绿色
