HBC电动四轮程序执行机构系列的

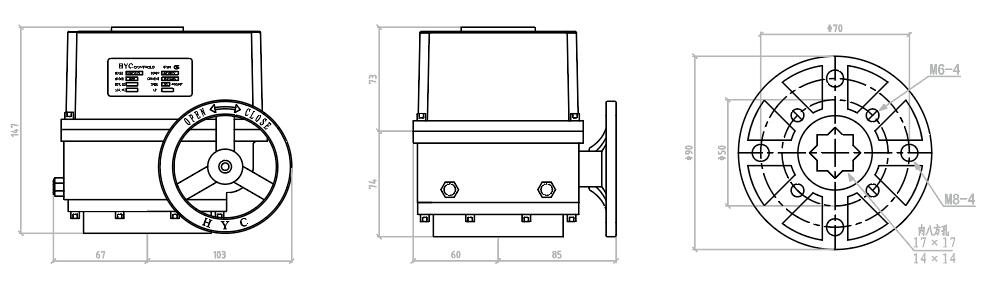

特性因素及尺寸图尺寸
| HBC-007 | HBC-010 | HBC-015 |
工作输出转距 | 18N/M | 100N/M | 150N/M |
直流电机工作效率 | 20W | 20W | 20W |
启用的时间 90° | 25s-90-90° | 35S-90° | 48s-90° |
倾动的角度 | 0-270° | 0-270° | 0-270° |
安装使用宽度 | IS005211 F05-07 八角里孔输 14X14 17X17 | ||
壳体材質 | 铝金属压铸 | ||
容量 | 3.8KG | ||
防护系统分类 | IP67 | ||
环境工作温度 | -20°C~+55°C | ||
开关电源 | AC:110V、AC:220V | ||
细则配值 | 开关按钮测量范围，无源表现，升温、暖风间歇、主动温度控制器。 | ||
HBC履行器阀体选购表
来电动执行机构产品型号 | 打出力距 | 进入时间段 90° | 软密封隔绝球阀 | 硬胶封电动蝶阀 | 蝶阀 | UPVC 三通球阀 | 室内通风碟阀 |
HBC-007 | 70N/M | 25s-90° | DN50-80 | DN40 | DN40 | DN50-65 | DN80-100 |
HBC-010 | 100N/M | 35s-90° | DN80-100 | DN50 | DN50 | DN65-80 | DN100-200 |
HBC-015 | 150N/M | 48s-90° | DN100-125 | DN65 | DN65 | DN80-100 | DN200-250 |
因闸阀的种类多样，各制造产品制造的闸阀扭距也没有保持一致，有所不同的便用场景。从而，建立在确定电动四轮施行器主要参数时，应该不同闸阀的实际效果扭距加30%~50%为调节阀 的事情发动机功率。
系列

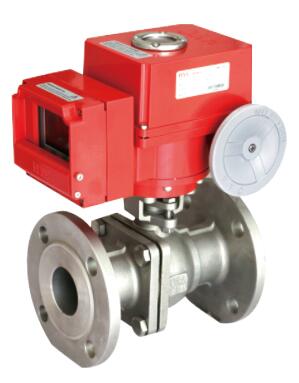

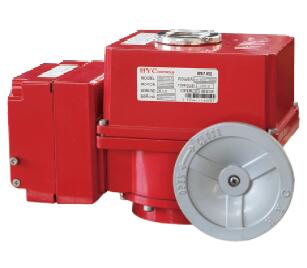

HBC系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
技术水平含量高，的质量优胜，特点可信稳固
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
导出转距：70-150NM
电机可反转，扭矩大，电流低
防范稳定性：IP67
标准结构
带手轮结构
组装达到全球原则ISO5211（F05/F07）
标准规范软件为4个急停按钮按钮，2个规范面板开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
标准规定配色：浅绿色、大红色或天蓝色
电位计
高导致精度的齿轴会与丝杠综合，接触技巧阀位
比例控制器
由电子远程位置调节器组成
-输入信号：4~20mA，或0~10DVC
-输出信号：4~20mA，或0~10DVC
-可调节范围：零8mA,开16mA
-区域转回精确度：0.5~1.5%（依赖于于装设实际情况）
AC/DC24V控制器
-AC/DC电功率输入（2-wire) only by user:
-设有把控功能模块
